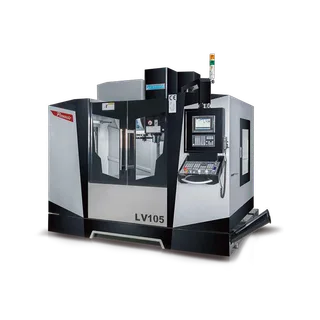

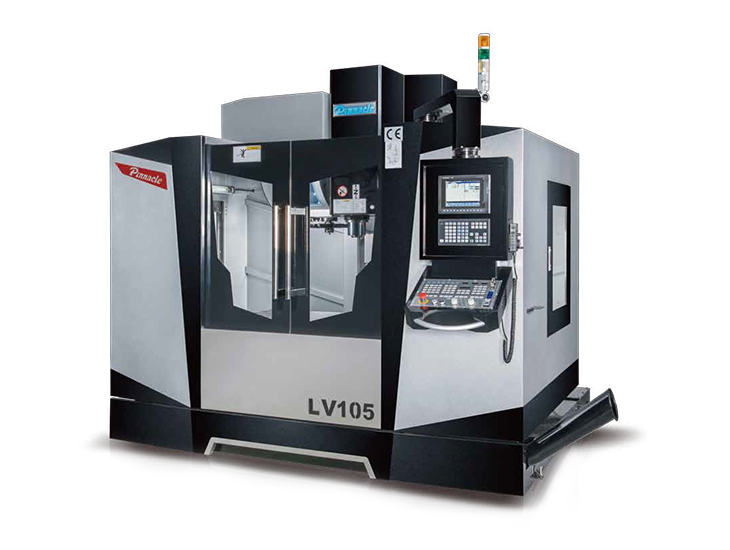

Máy gia công trung tâm dọc Pinnacle LV105
- Bảo hành
- 12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Tình trạng:
Còn hàng
Chỉ còn sản phẩm
Sản phẩm đang còn hàng — tạm thời chưa nhận đặt hàng.
Xem chi nhánh có hàng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
MODELLV85LV105TABLETable Size (mm)1000 x 5101200 x 510Travel Ranges (X x Y x Z mm)850 x 560 x 5601020 x 560 x 560Max. Table Load (kgs)600600Spindle Nose to Table Surface (mm)100 ~ 660100 ~ 660T-slot (Width x Distance x Number mm)18 x 100 x 518 x 100
Nội dung chính
| MODEL | LV85 | LV105 |
|---|---|---|
| TABLE | ||
| Table Size (mm) | 1000 x 510 | 1200 x 510 |
| Travel Ranges (X x Y x Z mm) | 850 x 560 x 560 | 1020 x 560 x 560 |
| Max. Table Load (kgs) | 600 | 600 |
| Spindle Nose to Table Surface (mm) | 100 ~ 660 | 100 ~ 660 |
| T-slot (Width x Distance x Number mm) | 18 x 100 x 5 | 18 x 100 x 5 |
| SPINDLE | ||
| Tool Shank & Pull Stud | ISO40 | ISO40 |
| Spindle Inner Diameter (mm) | Ø60 | Ø60 |
| Spindle Center to Column (mm) | 620 | 620 |
| Spindle Speed (rpm) Belt | 60 ~ 8000(10000/12000) | 60 ~ 8000(10000/12000) |
| Spindle Speed (rpm) Gear | L40 ~ 2000, H2001 ~ 8000 | L40 ~ 2000, H2001 ~ 8000 |
| Spindle Speed (rpm) Direct-Drive | 10000 / 12000 / 15000 | 10000 / 12000 / 15000 |
| Draw Bar Force (kgf) | 700 | 700 |
| Main Motor (con/30 min Kw) | 5.5 / 7.5 | 7.5 / 11 |
| FEED RATE | ||
| Rapid Feed Rate (X/Y/Z m/min) | 36 / 36 / 24 | 36 / 36 / 24 |
| Feed Rate (X/Y/Z/ mm/min) | 10000 | 10000 |
| AXIS SERVOMOTOR | ||
| Mitsubishi X/Y/Z (Kw) | HF354 3.5 | HF354 3.5 |
| Fanuc (Kw) | β22/3000is 3.0 (α12i/3000i 3.0) | β22/3000is 3.0 (α12i/3000i 3.0) |
| Siemens (Kw) | 1FK7063 2.9 | 1FK7063 2.9 |
| Fagor (Kw) | FKM64.30A | FKM64.30A |
| Heidenhain (Kw) | QSY155B (2.47) | QSY155B (2.47) |
| AUTO TOOL CHANGER | ||
| ATC Type | DISK | DISK |
| Cam Type | DAUL ARM | DAUL ARM |
| Tool Selection (Bi-direction) | RANDOM | RANDOM |
| Tool Storage Capacity (PCs) | 24 | 24 |
| Max. Tool Diameter (mm) | Ø90 | Ø90 |
| Max. Tool Length (mm), Weight (kgs) | 250 | 250 |
| MISCELLANEOUS | ||
| Air Requirement (Kg/cm²) | 6 | 6 |
| Voltage | 220 | 220 |
| Power Requirement (KVA) | 20 | 25 |
| Coolant Tank Capacity (L) | 200 | 200 |
| Machine Weight (Kgs) | 5500 | 5700 |
| Machine Height (mm) | 2750 | 2750 |
| Floor Space (L x W mm) | 2600 x 2230 | 2820 x 2230 |
| Packing Size (L x W x H mm) | 2900 x 2230 x 2450 | 2900 x 2230 x 2450 |
