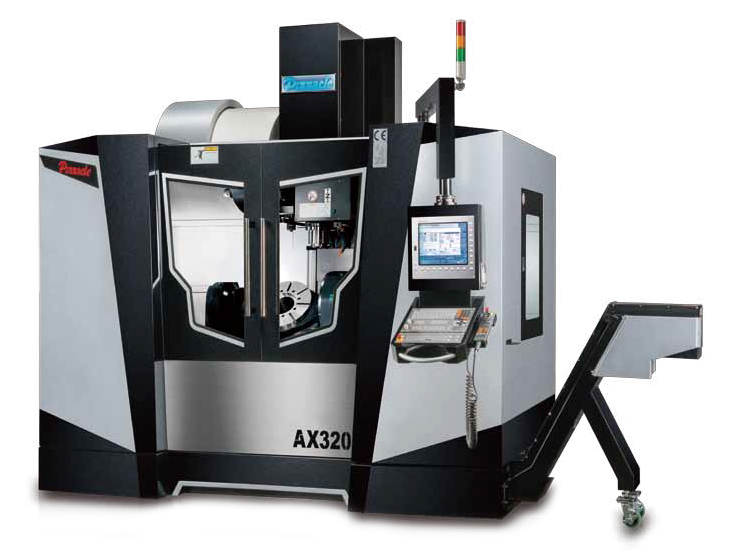

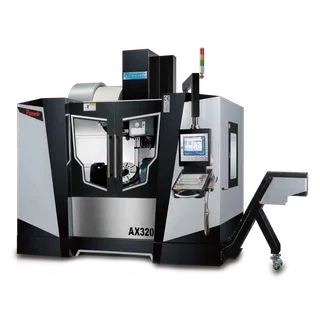

Máy gia công trung tâm 5 trục Pinnacle AX320
- Bảo hành
- 12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Tình trạng:
Còn hàng
Chỉ còn sản phẩm
Sản phẩm đang còn hàng — tạm thời chưa nhận đặt hàng.
Xem chi nhánh có hàng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
MÔ HÌNH AX320Kích thước bàn (mm) Ø320Phạm vi di chuyển (X x Y x Z mm) 660 x 610 x 610Kích thước khe T (Kích thước x độ) 12 x 90Tối đa Tải bàn (0 ° / 90 °) 150/150Tối đa Kích thước phôi (W x H mm) Ø420x 300Đường kính lỗ bàn (mm) Ø50Mũi trục chính đến
Nội dung chính
MÔ HÌNH AX320
- Kích thước bàn (mm) Ø320
- Phạm vi di chuyển (X x Y x Z mm) 660 x 610 x 610
- Kích thước khe T (Kích thước x độ) 12 x 90
- Tối đa Tải bàn (0 ° / 90 °) 150/150
- Tối đa Kích thước phôi (W x H mm) Ø420x 300
- Đường kính lỗ bàn (mm) Ø50
- Mũi trục chính đến mặt bàn (mm) 50 ~ 605
- Trục A, Độ nghiêng (độ) / (0,001 °) 150 ° (-120 ° / + 30 °)
- Trục C, Vòng quay (độ) / (0,001 °) 360 °
- Dụng cụ Shank & Pull Stud ISO40
- Đường kính bên trong trục chính (mm) Ø70
- Tốc độ trục chính (vòng / phút) Truyền động trực tiếp 10000 (12000/15000)
- Tốc độ trục chính (vòng / phút) Tích hợp 18000 (20000/24000)
- Động cơ chính (con / 30 phút Kw) 9/12
- Tốc độ nạp liệu nhanh (X / Y / Z m / phút) 30/30/24
- Tốc độ nạp liệu (X / Y / Z / m / phút) 10
- Tốc độ nguồn cấp dữ liệu (A / C vòng / phút) 5,5 / 11,5
- Mô-men xoắn định mức trục X (Nm) 10
- Mô-men xoắn định mức trục Y (Nm) 10
- Mô-men xoắn định mức trục Z (Nm) 10
- Mô-men xoắn định mức trục A (Nm) 5
- Mô-men xoắn định mức trục C (Nm) 3.8
- Đĩa ATC loại - 24,30 (Chuỗi-40)
- Lựa chọn công cụ (Hai hướng) NGẪU NHIÊN
- Dung lượng lưu trữ dụng cụ (PC) 24 (30,40)
- Tối đa Đường kính dụng cụ (mm) 90 (76)
- Tối đa Chiều dài dụng cụ 300
- Tối đa Trọng lượng dụng cụ 8
- Yêu cầu không khí (Kg / cm2) 6
- Yêu cầu thủy lực (Kg / cm2, L) 40, 30L
- Điện áp 380
- Yêu cầu công suất (KVA) 40
- Dung tích thùng làm mát (L) 300
- Trọng lượng máy (KG) 6500
- Chiều cao máy (mm) 2900
- Không gian sàn (L x W mm) 2660 x 2230
- Kích thước đóng gói (L x W x H mm) 2660 x 2230 x 2560
