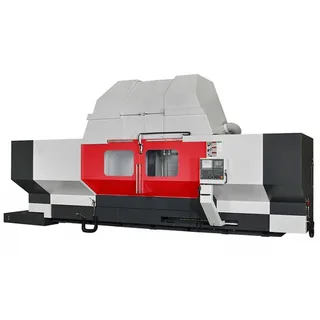

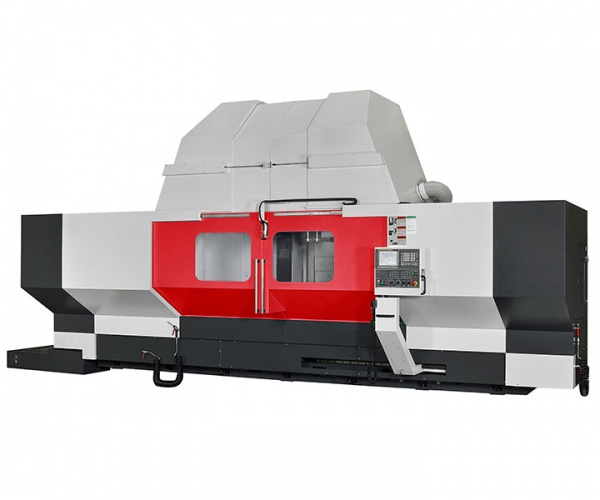

Máy gia công trung tâm 5 trục LITZ CH5-3000
- Bảo hành
- 12 tháng
Liên hệ
Giá tốt nhất theo thời điểm — đặt hàng, gọi hoặc chat để được báo giá.
Tình trạng:
Còn hàng
Chỉ còn sản phẩm
Sản phẩm đang còn hàng — tạm thời chưa nhận đặt hàng.
Xem chi nhánh có hàng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Bảo hành | 12 tháng |
|---|
Đặc điểm nổi bật
Máy gia công trung tâm 5 trục LITZ CH5-3000 đột quỵHành trình trục X (trái và phải của bàn làm việc)mm3000Hành trình trục Y (trước và sau cột)mm1000Hành trình trục Z (đầu trục quay lên và xuống)mm750Hành trình trục A (góc trước và sau trục chính
Nội dung chính

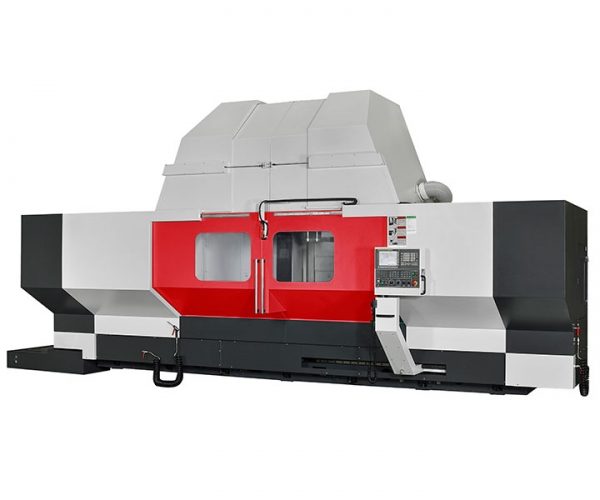

Máy gia công trung tâm 5 trục LITZ CH5-3000
| đột quỵ | ||
|---|---|---|
| Hành trình trục X (trái và phải của bàn làm việc) | mm | 3000 |
| Hành trình trục Y (trước và sau cột) | mm | 1000 |
| Hành trình trục Z (đầu trục quay lên và xuống) | mm | 750 |
| Hành trình trục A (góc trước và sau trục chính) | trình độ | -40 ~ +40 |
| Hành trình trục B (góc trái và phải của trục chính) | trình độ | -40 ~ +40 |
| Mũi trục chính để làm việc bề mặt | mm | 100-850 |
| Bàn làm việc | ||
| Khu vực bàn làm việc | mm | 3250 x 800 |
| Bảng T-slot (rãnh x rộng x khoảng cách giữa) | mm | 5 x 18 x 150 |
| Chiều cao của bàn làm việc | mm | 1075 |
| Tải trọng tối đa của bàn làm việc | Kilôgam | 3000 |
| Con quay | ||
| Tốc độ trục chính | RPM | 12000 |
| Độ dốc của lỗ cuối trục chính | 7/24 Taper, No.50 | |
| Lực kẹp trục chính | KN | 18 |
| Cho ăn | ||
| Dịch chuyển trục X / Y / Z nhanh chóng | M / phút | 15/12/10 |
| Cắt nguồn cấp dữ liệu | mm / phút | 1-8000 |
| Nguồn cấp dữ liệu thủ công | mm / phút | 1260 |
| Bộ đổi công cụ tự động (ATC) | ||
| Loại giá đỡ dụng cụ | ISO 50 hoặc BT-50 | |
| Dung lượng lưu trữ dụng cụ | chỉ có | 32 |
| Đường kính dao tối đa (không có dao liền kề) | mm | 250 |
| Chiều dài dụng cụ | mm | 350 |
| Trọng lượng dụng cụ | Kilôgam | 20 |
| Phương pháp trao đổi công cụ | CÁNH TAY | |
| động cơ | ||
| Động cơ trục chính (khung đóng băng liên tục / 30 phút) | KW | 25/30 |
| Động cơ trục X / Y / Z | KW | 4/4/9 |
| Nguồn cấp | ||
| nhu cầu điện | KVA | 45 |
| Nguồn áp suất không khí hệ thống | kg / cm2 | 6 |
| Dung tích thùng dầu / nước | ||
| Công suất hệ thống chất lỏng cắt | L | 400 |
| Công suất hệ thống thủy lực | L | 60 |
| Công suất hệ thống bôi trơn | L | 4 |
| Hệ thống điều khiển | ||
| FANUC | 31i-B5 | |
| Kích thước cơ học | ||
| Chiều cao cơ học | mm | 3778 |
| Khu vực | mm | 7410 x 5360 |
| Trọng lượng máy | Kilôgam | 28000 |
