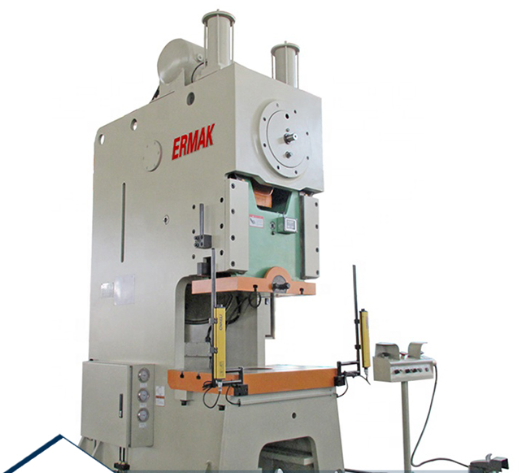

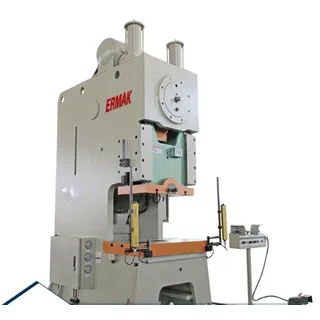

Máy đột dập trục khuỷu tự động JL21-25

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Thông số Máy đột dập trục khuỷu tự động JH21-16ModelJL21-16JL21-25JL21-45JL21-63JL21-80JL21-110JL21-160JL21-250Áp lực định mức (KN)160250450630800110016002500Hành trình ép(mm)33444668Hành trình của khối trượt (mm)8.3-8010.5-10011.5-11012.5-12012.5

Thông số Máy đột dập trục khuỷu tự động JH21-16

Model		JL21-16	JL21-25	JL21-45	JL21-63	JL21-80	JL21-110	JL21-160	JL21-250
Áp lực định mức (KN)		160	250	450	630	800	1100	1600	2500
Hành trình ép(mm)		3	3	4	4	4	6	6	8
Hành trình của khối trượt (mm)		8.3-80	10.5-100	11.5-110	12.5-120	12.5-120	10-160	16.5-160	21-220
Tốc độ (S. P. M.)		85-140	70-120	60-100	50-80	50-80	45-60	35-55	30-45
Chiều Cao lắp đặt khuôn tối đa(mm)		220	250	290	300	300	350	460	500
Chiều Cao Điều Chỉnh khuôn(mm)		50	50	70	80	80	80	100	120
Độ sâu họng (mm)		170	185	235	260	260	350	380	420
Khoảng cách giữa các cột (mm)		360	440	510	570	570	570	690	960
Dưới Kích Thước mặt dưới của bàn trượt ( đe)	L-R (mm)	400	460	500	600	600	700	760	970
Dưới Kích Thước mặt dưới của bàn trượt ( đe)	F-B (mm)	240	270	300	350	350	400	450	650
Lỗ trên bàn	Đường kính (mm)	Ø30	Ø40	O50	O50	O50	Ø60	Ø70	Ø70
Lỗ trên bàn	Sâu (mm)	50	60	60	60	60	80	80	90
Kích thước của bàn	L-R (mm)	600	700	800	850	900	1150	1200	1400
	F-B (mm)	320	350	450	500	500	680	650	800
	Độ dày (mm)	60	70	80	90	90	140	180	170
Kích thước của lỗ đột	Đường kính (mm)	Ø110	Ø110	Ø110	Ø125	Ø125	Ø125	Ø160	Ø180
Công Suất động cơ (KW)		2.2	3	5.5	7.5	7.5	11	15	30
Công suất bơm dầu(KW)		2.2	2.2	5.5	5.5	5.5	7.5	11	22
Kích Thước	Rộng(mm)	900	1000	1070	1190	1190	1400	1560	1640
	Dài(mm)	1325	1440	1790	1850	1850	1850	2250	2730
	Chiều cao (mm)	2200	2450	2600	2950	2950	3250	3765	3550
Tổng Trọng Lượng (KG)		2500	3000	4200	6200	6400	10000	14300	25000
