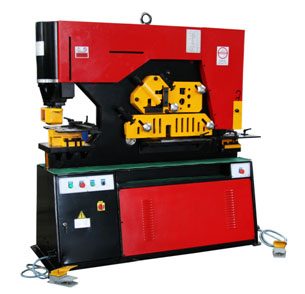

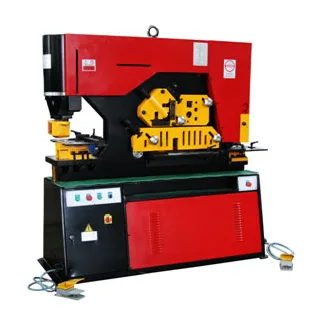

Máy đột dập thủy lực Q35Y-16

Thông số kỹ thuật

Q35Y – 16

Q35Y – 20

Áp lực nén (Tấn)

55

75

Độ dày vật liệu (mm)

16

20

Chiều rộng cắt tối đa (mm)

400

480

Độ bền uốn của vật liệu (N/mm²)

≤450

≤450

Góc cắt (độ)

7

8

Hành trình cắt (mm)

80

80

Số hành trình/phút

8

8

Chiều sâu họng máy(mm)

305

355

Công suất động cơ chính (Kw)

4

5.5

Kích thước máy(mm)

1640 x 730 x 1770

1860 x 790 x 1900

Trọng lượng (kg)

1600

2200

Chức năng Đột dập (mm)

Khả năng đột

Ø70 × 3 mm

Ø80 × 3 mm

Ø50 × 6 mm

Ø60 × 6 mm

Ø55 × 8 mm

Ø65 × 8 mm

Ø32 × 10 mm

Ø42 × 10 mm

Ø25 × 16 mm

Ø30 × 20 mm

Chiều dài hành trình tối đa

80

80

Chiều sâu họng tiêu chuẩn

305

355

Chiều cao bàn làm việc

1030

1084

Chức năng cắt

Thanh thẳng

250 × 16

330 × 20

Chiều dài dao cắt

380

485

Chiều cao bàn cắt

890

894

Cắt thép góc

Thép 900

125×12

140×12

Thép 450

70×10

70×10

Chiều cao bàn cắt

1130

1139

Cắt thép hình

Thép Tròn/vuông

45

50

Thép I/ thép máng (U)

130×65

160 × 88

Thép T

90×12

90 × 12

Cắt rãnh

Chiều dày tối đa

10

13

Chiều rộng

57

57

Độ sâu: hình nêm – chữ nhật.

60-90

60 – 90

Chiều cao bàn

890

883
