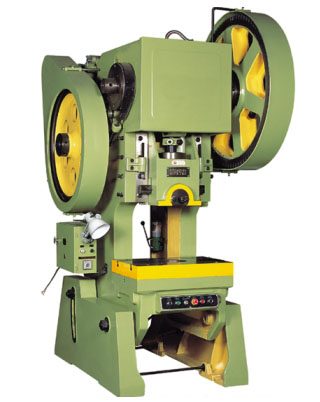

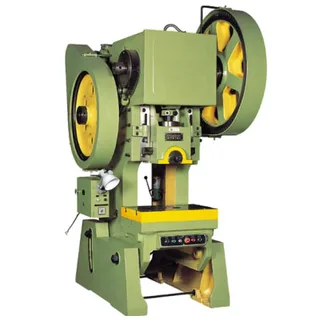

Máy Đột dập loại J23 (thân nghiêng)

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

MÁY DẬP TRỤC KHUỶU SERI J23Máy Dập cơ seri J23 được sử dụng để thực hiện các nguyên công dập, uốn, đột lỗ, vuốt… Máy được thiết kế với các tính năng rất thuận tiện cho việc cấp và xả phôi. Thân máy bằng kết cấu thép hàn, có độ cứng vững và chống rung

MÁY DẬP TRỤC KHUỶU SERI J23
Máy Dập cơ seri J23 được sử dụng để thực hiện các nguyên công dập, uốn, đột lỗ, vuốt… Máy được thiết kế với các tính năng rất thuận tiện cho việc cấp và xả phôi. Thân máy bằng kết cấu thép hàn, có độ cứng vững và chống rung cao, độ chính xác ổn định, thuận tiện và an toàn trong vận hành.
CÁC THÔNG SỐ KỸ THUẬT CHÍNH

Model	J23-10	J23-16	J23-25	J23-40	J23-63	J23-80	J23-100
Lực dập định mức, tấn	10,0	16,0	25,0	40,0	63,0	80,0	100,0
Hành trình bàn trượt, mm	45	55	65	80	100	120	130
Số lần hành trình trên phút	145	120	55	45	40	40	38
Chiều cao tối đa của khuôn dập, mm	100	180	200	265	310	300	380
Khoảng điều chỉnh chiều cao khuôn dập, mm	35	45	55	65	80	80	100
Khoảng cách tối đa từ bàn trượt đến bàn máy,mm	130	160	200	250	310	310	380
Kích thước bàn máy, mm	240x370	300x 450	366x560	440x 685	570x860	570x 860	710x 1080
Kích thước mặt dưới của bàn trượt, mm	150x170	180x 200	210x250	245x 300	340x 400	340x 400	370x 450
Kích thước lỗ bàn máy, mm (Đường kính x Chiều sâu lỗ)	30x 55	40x60	40x 70	50x70	50x80	50x80	60x75
Góc nghiêng so với thân máy, độ	35	35	30	30	30	30	30
Công suất động cơ chính, kW	1.1	1.5	2.2	5.5	7.5	7.5	15,0
Kích thước máy, mm: (Dài x rộng x cao)	895 713 1653	1130 834 1890	1345 1150 2130	1685 1325 2470	1940 1502 2870	1940 1502 2870	2470 1735 3020
Khối lượng máy, kg	576	1055	1780	3540	5600	6000	10500
