Máy đo tín hiệu sợi quang MW3306B

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Hãng sản xuấtMywayThông tin chi tiếtVới thiết kế và tính năng của MW3306B việc đo kiểm tra tín hiệu trên sợi quang rất đơn giản và nhanh chóng. Để xác định tín hiệu trên sợi quang đang sử dụng bạn chỉ cần kẹp sợi quang vào MW3306B tùy theo tín hiệu

Hãng sản xuất

Myway

Thông tin chi tiết

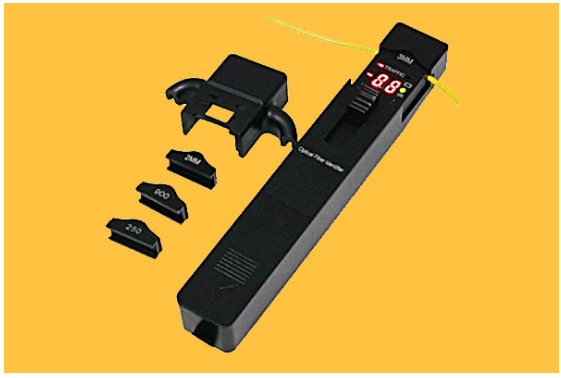

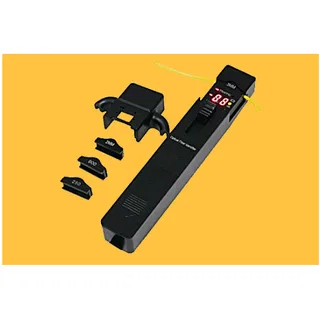

Với thiết kế và tính năng của MW3306B việc đo kiểm tra tín hiệu trên sợi quang rất đơn giản và nhanh chóng. Để xác định tín hiệu trên sợi quang đang sử dụng bạn chỉ cần kẹp sợi quang vào MW3306B tùy theo tín hiệu đang có trên sợi quang sẽ cho biết Công suất, Tần số, Hướng tín hiệu đang có của sợi quang tại điểm kẹp. - Hiển thị công suất của sợi quang từ -30 ~ +5dBm - Nhận dạng hướng phát và tần số phát từ 270Hz, 1KHz và 2KHz - Cảnh báo nguồn yếu - Suy hao điểm kẹp thấp, nhận biết đầu ra cao - Dễ dàng thay đổi đầu kẹp sợi từ F0.25, 0.9, 2.0, và 3.0 với các loại sợi quang khác nhau. - Thiết kế nhỏ gọn, sử dụng đơn giản - MW3306B ứng dụng Đo kiểm tra xác định tín hiệu trên sợi quang. Sử dụng trong giảng dậy đo kiểm cáp quang. Đo kiểm hệ thống cáp quang. Đo kiểm tra, thí nghiệm. Đo kiểm tra lắp đặt thiết bị.

Đặc điểm kỹ thuật:

Model	MW3306B
xác định Phạm Vi Bước Sóng	800-1700 nm
xác định Loại Tín Hiệu	CW, 270Hz, 1 kHz, 2 kHz
Loại Detector	1 mét InGaAs 2 cái
Loại Adapter	0.25 (Áp Dụng cho Sợi Trần)
	0.9 (Áp Dụng cho 0.9 Cáp)
	2.0 (Áp Dụng cho 2.0 Cáp)
	3.0 (Áp Dụng cho 3.0 Cáp)
tín hiệu Hướng	bên trái và Bên Phải LED
Singe Hướng Phạm Vi Kiểm Tra (dBm, CW0.9mm sợi trần)	-46-10 (1310nm)
	-50-10 (1550nm)
Công Suất tín hiệu Phạm Vi Kiểm Tra (dBm, CW0.9mm sợi trần)	-50-+ 10
tín hiệu Tần Số Hiển Thị (Hz)	270, 1 k, 2 k
tần số Phạm Vi Kiểm Tra (dBm, Giá Trị trung bình)	0.9, 2.0, 3.0	-30-0 (270Hz, 1 KHz)
		-25-0 (2 KHz)
	0.25	-25-0 (1 KHz, 2 KHz)
		-20 ~ 0 (2 KHz)
Insertion Loss (dB, Giá Trị điển hình)	0.8 (1310nm)
	2.5 (1550nm)
Alkaline Pin (V)	9
Nhiệt Độ hoạt động	-10-+ 60
Nhiệt Độ bảo quản	-25-+ 70
kích thước (mm)	196x30.5x27
trọng lượng (g)	200

Gói tiêu chuẩn:

MÔ HÌNH	BAO GỒM
MW3306B	MW3306B Optical Fiber Identifier, 4 cái adapter heads, dù để che nắng, Alkaline pin (không bao gồm), tiếng anh Hướng Dẫn Sử Dụng, Cotton Stick và Soft Hộp Đựng trường hợp
