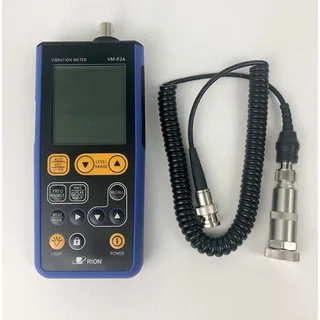

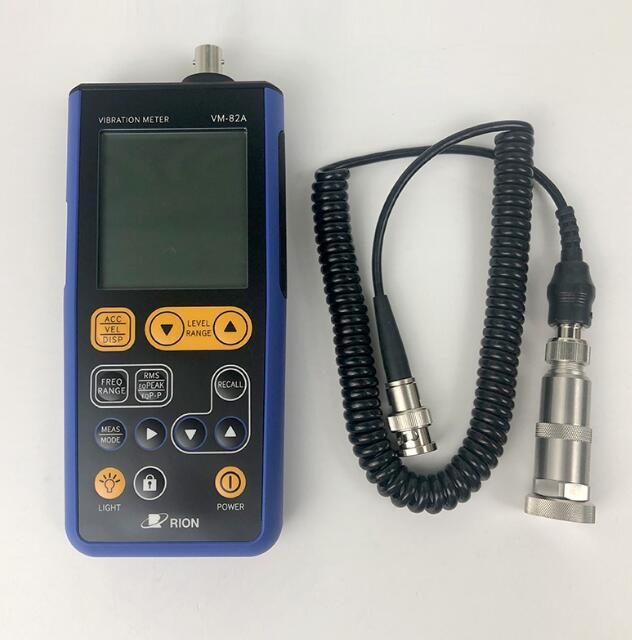

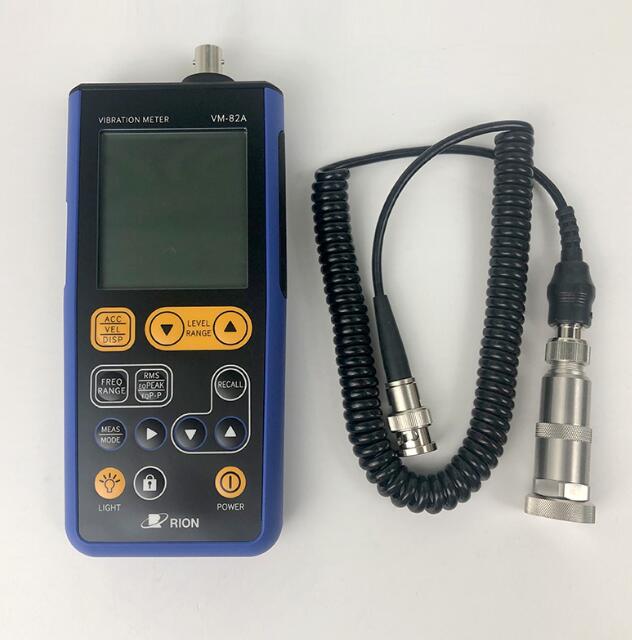

Máy đo độ rung Rion VM-82A

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

THÔNG SỐ KỸ THUẬT MÁY ĐO RUNG CẦM TAY RION VM-82A— Gia tốc kế áp điện PV-57I (cung cấp)Loại: Gia tốc kế áp điện kiểu cắt (tương thích CCLD) Độ nhạy: 5,1 mV / (m / s2) (± 15%) 80 Hz, 23 ° C Tần số: 1 Hz đến 5 kHz (± 10%) Kích thước/ trọng lượng: 17

THÔNG SỐ KỸ THUẬT MÁY ĐO RUNG CẦM TAY RION VM-82A

— Gia tốc kế áp điện PV-57I (cung cấp)

Loại: Gia tốc kế áp điện kiểu cắt (tương thích CCLD)
Độ nhạy: 5,1 mV / (m / s2) (± 15%) 80 Hz, 23 ° C
Tần số: 1 Hz đến 5 kHz (± 10%)
Kích thước/ trọng lượng: 17 (chiều rộng trên mặt phẳng hình lục giác) × 49 mm / 45 g

— Tiêu chuẩn áp dụng

Dấu CE, Chỉ thị WEEE, RoHS Trung QuốcTiêu chuẩn EMC: IEC 61326-1 CISPR 11 IEC 61000-6-2

— Phạm vi đo (sử dụng PV-57I)

Gia tốc:	0.02 đến 200 m/s2	EQ PEAK	1 Hz đến 5 kHz
Vận tốc:	0.3 đến 1 000 mm/s 0.1 đến 1 000 mm/s	RMS RMS	3 Hz đến 1 kHz 10 Hz đến 1 kHz
Dịch chuyển:	0.02 đến 100 mm 0.001 đến 100 mm	EQ PEAK EQ PEAK	3 Hz đến 500 Hz 10 Hz đến 500 Hz

— Phạm vi tần số Rion VM-82A

Gia tốc: 3 Hz đến 1 kHz, 3 Hz đến 5 kHz, 1 Hz đến 100 Hz, 3 Hz đến 20 kHz
Vận tốc: 10 Hz đến 1 kHz, 3 Hz đến 1 kHz
Dịch chuyển: 10 Hz đến 500 Hz, 3 Hz đến 500 Hz
Các giá trị đại diện cho phạm vi được đo đến khoảng 10% suy giảm từ phản hồi phẳng, do bộ lọc thông cao hoặc hành động của bộ lọc thông thấp. Các đặc tính điện cho vận tốc từ 10 Hz đến 1 kHz phù hợp với các yêu cầu về dải tần của JIS B 0907 “Rung cơ học của máy quay và chuyển động tịnh tiến – Yêu cầu đối với các thiết bị đo độ nghiêm trọng rung”.

— Đo phạm vi toàn thang đo

Đối với gia tốc kế PV-57I vàgia tốc kế có độ nhạy: 1.0 đến 9.9 mV/(m/s2)
Gia tốc: 1, 10, 100, 1 000 m/s2
Vận tốc: 10, 100, 1 000 mm/s
Dịch chuyển: 0.1, 1, 10, 100 mm
Khi độ nhạy của gia tốc kế là 0,1 đến 0,99 mV / (m / s2), phạm vi tăng theo hệ số 10 Khi độ nhạy của gia tốc là 10 đến 99 mV / (m / s2), phạm vi giảm theo hệ số 1/10

— Đặc điểm chỉ định Rion VM-82A

Gia tốc: RMS, EQ PEAK
Vận tốc: RMS, EQ PEAK
Dịch chuyển:RMS, EQ PEAK, EQ p-p
EQ PEAK= RMS x √2 EQ p-p = EQ PEAK × 2

— Bảng điều khiển LCD (LCD phân đoạn đơn sắc)

Hiển thị giá trị đo: Phạm vi hiển thị 001 đến 128. Giá trị trung bình của 20 giá trị lấy mẫu cho mỗi 100 ms được hiển thị, được cập nhật cứ sau 2 giây
Hiển thị biểu đồ dạng thanh: Tỷ lệ logarit, 1 đến 100% tỷ lệ toàn phần
Đặc điểm chỉ định: RMS, EQ PEAK, EQ p-p
Dấu hiệu quá tải: “QUÁ” hiển thị trên màn hình và màu màn hình chuyển sang màu đỏ
Chỉ báo chế độ đo: Gia tốc, Vận tốc, Dịch chuyển. Chỉ báo địa chỉ bộ nhớ: 000 đến 999 (1 000 dữ liệu)
Chỉ báo trạng thái pin: Màn hình 4 đoạn
Chỉ báo thời gian: Năm, tháng, ngày, giờ, phút
Độ nhạy của gia tốc kế: 0,10 đến 0,99, 1,0 đến 9,9, 10 đến 99 mV / (m / s2)

— Bộ nhớ dữ liệu: Có thể lưu trữ tối đa 1000 dữ liệu (000 đến 999)

— Hiệu chỉnh độ lợi: Lựa chọn độ nhạy gia tốc thiết lập mức tăng phù hợp

— Phạm vi cài đặt: 0,10 đến 0,99, 1,0 đến 9,9, 10 đến 99 mV / (m / s2)(pC / (m / s2), khi sử dụng VP-40/42)

— Đầu ra Rion VM-82A

• Đầu ra AC

Phạm vi toàn thang đo 1 V
Trở kháng đầu ra Xấp xỉ. 600

• Đầu ra DC

Phạm vi toàn thang 1 V
Trở kháng đầu ra Xấp xỉ. 600

• Điện áp đầu ra và độ chính xác hiển thị (đặc tính điện)

Gia tốc: Phạm vi toàn thang đo ±2 % (80 Hz)
Vận tốc: Phạm vi toàn thang đo ±3 % (80 Hz)
Dịch chuyển: Phạm vi toàn thang đo ±5 % (80 Hz)

• Độ chính xác tổng thể (kết hợp với PV-57I)

Gia tốc: Phạm vi toàn thang đo ±5 % (80 Hz)
Vận tốc: Phạm vi toàn thang đo ±8 % (80 Hz)
Dịch chuyển: Phạm vi toàn thang đo ±10 % (80 Hz)

— Giao diện Rion VM-82A

USB: Để xuất dữ liệu và điều khiển từ xa cho thiết bị, nhập dữ liệu đến máy tính yêu cầu phần mềm chuyển chuyên dụng

— Điều kiện môi trường để hoạt động

Gia tốc kế: −20 ° C đến +70 ° C, tối đa. 90% rh Đơn vị chính: 10 ° C đến +50 ° C, tối đa. 90% rh

— Yêu cầu về năng lượng

4 pin IEC R6 (cỡ AA), Bộ đổi nguồn AC (NC-98E, tùy chọn)

— Tiêu thụ hiện tại: 65 mA

— Tuổi thọ pin (sử dụng liên tục)

Pin kiềm: Xấp xỉ 24 giờ (nhiệt độ phòng, đèn nền TẮT,đầu ra và chức năng giao tiếp TẮT)
Pin niken-hydrua (en XX ®): Xấp xỉ 32 giờ (nhiệt độ phòng, đèn nền TẮT,đầu ra và chức năng giao tiếp TẮT)

— Kích thước / Trọng lượng

Xấp xỉ. 171,5 (H) x 74 (W) x 25,5 (D) mm / Xấp xỉ 270 g (bao gồm cả pin)
