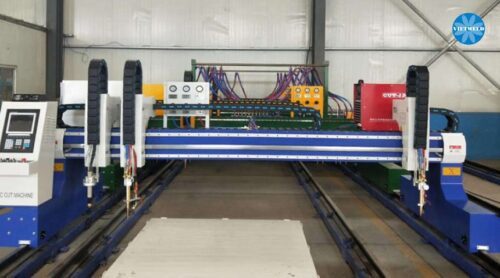

MÁY CẮT TẤM CNC OXY GAS-PLASMA GSD-4000

THÔNG SỐ MÁY CẮT TẤM CNC OXY GAS – PLASMA

Model: GSD-4000

1/ THÔNG SỐ KỸ THUẬT

AA-Phần máy:

–              Điện áp vào 230/380V (±10%)

–              Khoảng cách giữa 2 ray dọc: 4000mm

–              Chiều rộng cắt hữu ích : 3200mm

–              Chiều dài máy : 15000mm

–              Chiều dài cắt hữu ích : 13000mm

–              Tốc độ dịch không tải : 4000~10000mm/phút

–              Tốc độ cắt Plasma: phụ thuộc vào chiều dầy cắt

–              Số lượng mỏ cắt Plasma: 01 mỏ

–              Bộ điều chỉnh chiều cao mỏ tự động: 01 bộ

–              Độ nhám bề mặt sau khi cắt: Ra≤50μm

–              Số lượng nguồn Plasma: 01 bộ

–              Số lượng mỏ cắt CNC Oxy Gas: 04 Bộ

–              Chiều dày cắt mỏ Oxy Gas: 6-80 mm

–              Kiểu dịch chuyển dạng cổng, Động cơ Servo 2 bên

BB- Phần thiết bị đi kèm theo máy

–              Thân máy chính: FSM – ( Trung Quốc)

–              Hệ thống ray máy 24kg/1 mét của FSM (Trung Quốc)

–              Hệ thống dẫn hướng dầm ngang tuyến tính kiểu đơn – ( Trung Quốc)

–              Hệ thống đầu điều khiển chính hãng Beijing Start/ Shanghai Jiaoda (Trung Quốc)

–              Bộ giảm tốc: Zhongda (Trung Quốc)

–              Động cơ servo của Panasonic ( Nhật bản)

–              Van khí: Airtac – ( Đài loan)

–              Nguồn cắt Plasma Huayuan LGK 200 Trung Quốc/ Hoặc MaxPro200 của Hypertherm Mỹ

–              Mỏ cắt Plasma FY của Trung Quốc/  hoặc Hypertherm Mỹ

–              Mỏ cắt CNC Oxy-Gas

–              Hệ thống điều chỉnh hồ quang, Chiều cao mỏ của HYD/Ontime (Trung Quốc)

–              Dàn ống cấp khí của SU/SAM (Hàn Quốc)

–              Phần mềm cắt: StarCam ( Trung Quốc)
