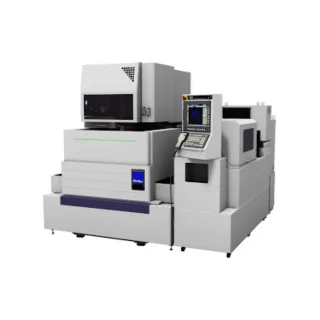

Máy cắt dây SEIBU M75B

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

WICUT EDM SEIBU M75BMÁY CẮT DÂY SEIBU M75BSPECCIFICATIONSĐặc điểm kỹ thuậtUNITĐơn vịPARAMETERThông sốPich cutting accuracyĐộ chính xác máyµm± 3Max. workpiece dimensions WxDxHKích thước phôi tối đamm900 x 700 x 250 (300 non submerged) 900 x 700 x 250

WICUT EDM SEIBU M75B MÁY CẮT DÂY SEIBU M75B
SPECCIFICATIONS Đặc điểm kỹ thuật	UNIT Đơn vị	PARAMETER Thông số
Pich cutting accuracy Độ chính xác máy	µm	± 3
Max. workpiece dimensions WxDxH Kích thước phôi tối đa	mm	900 x 700 x 250 (300 non submerged) 900 x 700 x 250 (300 cắt không ngâm)
Max. workpiece weight Trọng lượng phôi tối đa	kg	1000
Axis travel range X ,Y, Z Hành trình trục X, Y, Z	mm	750 x 500 x 310
Automatic wire feeding device Hệ thống xỏ dây tự động		AWF-4 standard AWF-4 tiêu chuẩn
Axis travel U x V Hành trình trục U x V	mm	±60 x ±60
Max.taper angle Góc độ cắt tối đa		± 10°/H=300mm
Dimensions machine WxDxH Kích thước máy	mm	2280 x 2200 x 2155
Weight machine Trọng lượng máy	kg	5100
Wire diameter Đường kính dây cắt	mm	0.1-0.3 standard 0.2 0.1-0.3 tiêu chuẩn 0.2
Control device Hệ điều hành		Smart NC
Input system Hệ thống đầu vào		MDI, USB, Ethernet
Display Màn hình	inch	21.5 inch TFT multi-touch screen
Axes controlled Trục điều khiển		5 axer(simultaneously 4 axes) 5 trục( mô phỏng 4 trục)
Least input increnment Giá trị bé nhất nhập vào	mm	0.0001
Least command increment Độ chính xác điều khiển	mm	0.0001
Program memory capacity Dung lượng bộ nhớ	Gbyte	1
Input power source Nguồn vào		3-phase 200/220V ±10%, 13.5kVA, 50/60Hz
Filtration device Hệ thống lọc nước		MF1100BD, 4paper filters Ø340x300mm
Tank capacity Dung tích bể lọc		1100L
STANDARD FUNCTIONS AND ACCESSORIES Tiêu chuẩn chức năng
SF unit	Chức năng cho phép cắt 7 lần
Deionizer: Ion-exchange resin 20L	Thiết bị trao đổi Ion 20L
Ud die guide	Cơ cấu dẫn hướng cho dây
Electric brush	Linh kiện tạo từ trường( Điện cực)
Manual vertical square jig	Dưỡng căn chỉnh trục U, V
Upper – Low nozzle	Phễu nhựa trên và dưới
Tool kit	Bộ đồ nghề chuyên dụng
