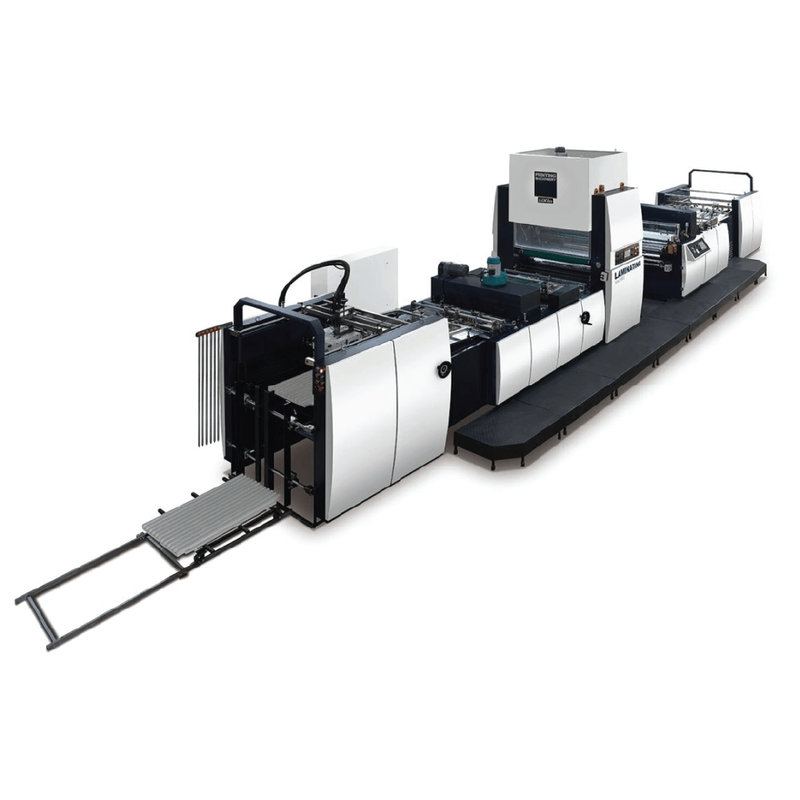

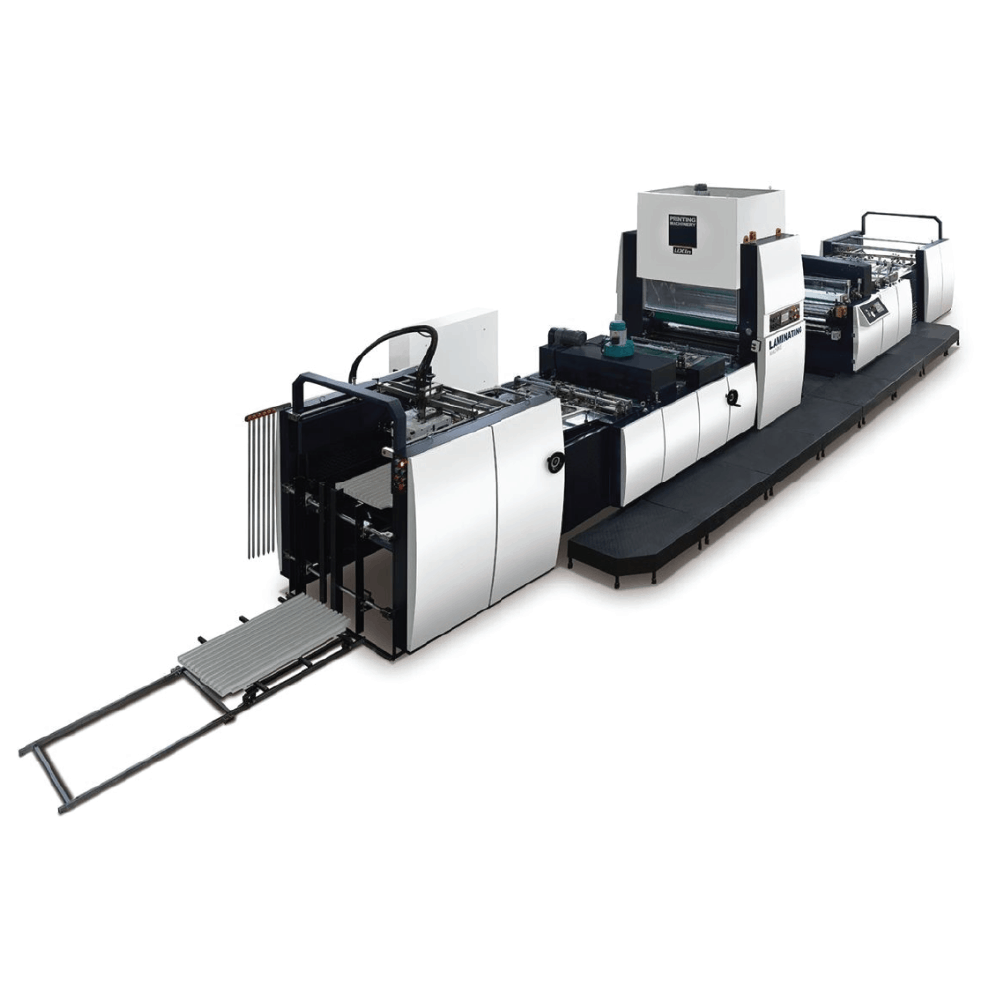

Máy cán màng theo chiều dọc HQFM-1020

Máy cán màng theo chiều dọc HQFM-1220 là một sản phẩm mới, là loại máy cán phù hợp cho các loại màng OPP, PET, MPET, PE, PVC, có thể cán được màng keo nước và keo nhiệt, đáp ứng nhu cầu của thị trường. Các bộ phận chính của máy là bộ nạp giấy, thước đo ở trước và bên hông máy, bộ phận thổi bụi giấy, bộ phận cán màng, bộ phận bọc, bộ phận thu giấy… Thiết kế đầu nạp giấy đảm bảo việc cung cấp giấy một cách liên tục và hiệu quả cao. Thước đo ở trước và hai bên giúp căn chỉnh giấy tự động với độ chính xác cao. Bộ phận thổi bụi giấy giúp làm sạch máy hiệu quả. Bộ phận cán màng thông qua hệ thống sưởi dầu, giúp cho nhiệt độ bề mặt nhiệt con lăn luôn đồng đều và ổn định. Quả lô cắt của bộ phận rạch màng có thể tự điều chỉnh theo kích thước giấy, và bộ phận vận chuyển và xếp sản phẩm tự động.

ĐẶC ĐIỂM MÁY CÁN MÀNG HQFM-1020

1. Bộ phận lấy giấy máy cán màng HQFM-1220

– Mồm hút hoạt động tốt, đảm bảo viêc lấy giấy một cách đều đặn, dù giấy to hay là giấy nhỏ.

–  Mồm hút, bánh xe ép giấy hoạt động chính xác, bền đẹp.

– Thiết kế chuyển động đảm bảo vận hành ổn định.

– Bề mặt máy làm bằng vật liệu tốt, bền lâu .

– Máy điều khiển tờ đôi, chức năng dừng máy tự động.

– Chức năng sắp xếp giấy tự động, bộ phận vào giấy cấp giấy liên tục.

1. Cơ cấu định vị tờ máy cán màng HQFM-1220

– Bộ phận định vị tờ sử dụng bộ cảm biến trước, với độ tin cậy cao.

– Kiểm tra định vị tờ chính xác.

– Cài đặt định vị tờ cho mọi loại giấy.

– Thiết kế chuyển động máy nhịp nhàng.

– Định vị trước chuẩn xác (điều khiển bằng servo).

1. Bộ phận cán màng máy cán màng HQFM-1220

– Bộ phận thiết kế bao gồm lên keo, hong khô và dán.

– Thiết kế trục sấy lớn, đảm bảo cán màng ổn định, không xê dịch.

– Được điều khiển bằng hệ thống thủy lực tự động.

– Lô ép màng  lớn đường kính 320mm, bên trong lô ép nóng có dầu dẫn nhiệt giúp đảm bảo nhiệt độ lô ép đều đặn.

– Trục khí lắp màng, cố định màng.

– Tích hợp bộ phận làm căng phẳng màng.

– Điều khiển PLC, giao diện điều kiện PLC có thao tác đơn giản, dễ sử dụng.

– Máy có chức năng thu màng thành cuộn.

– Hệ thống sấy nhiệt tuần hoàn, hiệu quả tiết kiệm.

1. Dao xén máy cán màng HQFM-1220

– Có động cơ biến tần điều tốc riêng, điệu chỉnh tốc độ linh hoạt.

– Dao xé giấy giúp xé giấy cả tờ, thích hợp với màng PET, PVC, OPP, đảm bảo xé phẳng, đều.

– Dây curoa thích hợp với nhiều quy cách, chủng loại giấy.

– Hệ thống điều chỉnh liên động, tương thích với tốc độ máy cán, có thể tăng giảm tự động.

– Chức năng thả lỏng điều chỉnh.

– Dao xén tròn hỗ trợ xé giấy.

– Có servo tự động, thích hợp với nhiều sản phẩm và độ chính xác cao.

1. Bộ phận thu giấy máy cán màng HQFM-1220

– Bộ phận thu giấy tự động, vỗ giấy dạng khí nén.

– Mắt thần cảm ứng tự động hạ xuống.

– Bộ phận thu giấy cảm quang đẹp, đơn giản, ứng dụng cao.

1. Các trang bị điện đi kèm máy cán màng HQFM-1220

– Động cơ servo, hãng Huichuan, công ty Liên Doanh.

– Động cơ áp thấp, hãng Shinaide,  Đức.

– Máy biến tần, hãng LG, công ty Liên Doanh.

– Công tắc tơ AC, hãng LG, Hàn Quốc.

– Màn hình PLC, hãng Huichuan, công ty Liên Doanh.

– Bộ mã hóa, hãng Oumulong , Nhật Bản.

Chú ý: Ngoài những vật tiêu hao, những linh kiện khác sử dụng và bảo dưỡng trong điều kiện bình thường sẽ được bảo hành 1 năm.

1. Bên mua tự trang bị máy cán màng HQFM-1220

– Nhân công, công trình lắp đặt máy liên quan.

– Tủ điện, dây điện… các bộ phận điện liên quan.

– Cơ cấu nâng hạ máy.

– Nguồn điện, khí nén.



THÔNG SỐ KĨ THUẬT MÁY CÁN MÀNG HQFM-1020

Model	HQFM – 1020
Khổ giấy vào tối đa	1000×1020 mm
Khổ giấy vào tối thiểu	310×310 mm
Định lượng giấy	105 g/m2
Tốc độ làm việc	0 – 60 m/phút
Nhiệt độ cán màng	80 – 120˚C
Nguồn điện	AC 380V /3PH/50HZ
Kích thước máy	11500x1900x2500 mm
Tổng công suất	70 KW
Trọng lượng	7,200 Kg
