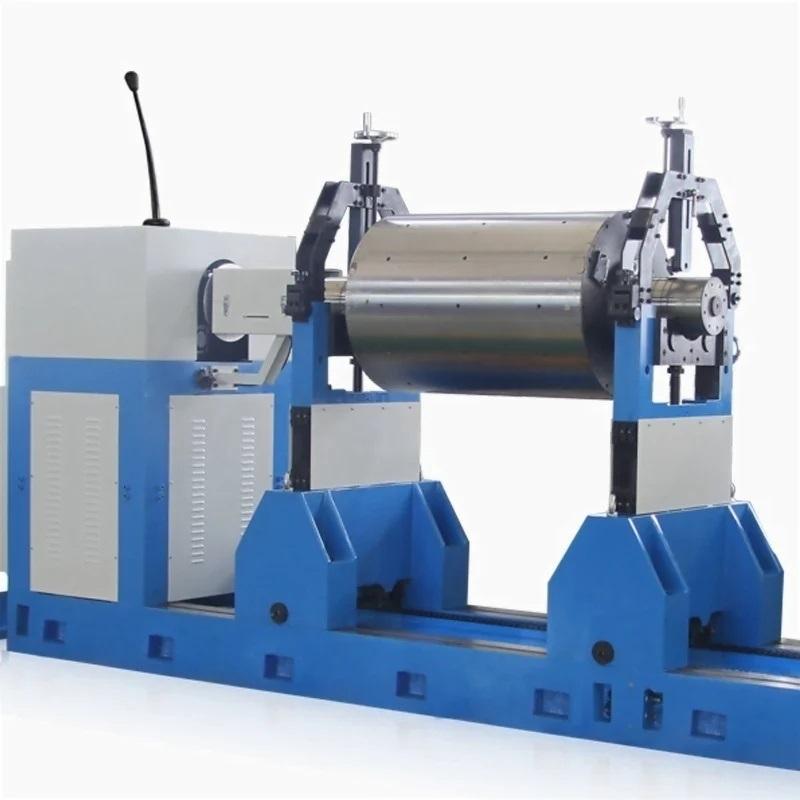

Máy cân bằng động Rotor PHW-30000

Thông số kỹ thuật cơ bản

PHW-160H

PHW-300H

PHW-500H

Phạm vi khối lượng của phôi (kg)

160

300

500

Đường kính tối đa của phôi (mm)

Φ1000

Φ1200

Φ1500

Khoảng cách giữa hai vòng bi đỡ (mm)

Tối thiểu 60

Tối thiểu 60

Tối thiểu 60

Đường kính phần lắp vòng bi của phôi(mm)

Φ15 ~ 752)

Φ15 ~ 752)

Φ15 ~ 752)

Khoảng cách tối đa giữa mặt bích dẫn động và gối đỡ phải (mm)

1500

1500

1500

Tốc độ quay của trục chính (r / min)

600.10954)

600.10954)

600.10954)

Công suất động cơ (kw)

31)

31)

41)

Mô-men xoắn của trục khớp chung (N · m)

60

60

60

Chiều dài của giường (mm)

2500

2500

2500

Số tiền mất cân bằng còn lại tối thiểu có thể đạt được (emar)

≤0,5g · mm / kg

≤0,5g · mm / kg

≤0,5g · mm / kg

Thông số kỹ thuật cơ bản

PHW-1000H

PHW-2000H

PHW-3000H

PHW-5000

Phạm vi khối lượng của phôi (kg)

1000

2000

3000

5000

Đường kính tối đa của phôi (mm)

Φ1600

Φ1800

Φ2100

Φ2400

Khoảng cách giữa hai vòng bi đỡ (mm)

Tối thiểu 60

Tối thiểu 60

Tối thiểu 60

Tối thiểu 320

Đường kính phần lắp vòng bi (mm)

Φ25 ~ 1203)

Φ25 ~ 1203)

Φ25 ~ 1203)

Φ40 ~ 380

Khoảng cách tối đa giữa mặt bích dẫn động và gối đỡ phải (mm)

1600

1900

1900

2500

Tốc độ quay của trục chính (r / min)

600.10954)

485,8184)

133,255,396.
634,9704)

133,255,396,
634,9704)

Công suất động cơ (kw)

41)

7,51)

7,51)

151)

Mô-men xoắn của trục khớp chung (N · m)

250

300

700

1250

Chiều dài của băng máy(mm)

2500

3000

3000

4000

Giá trị mất cân bằng còn lại tối thiểu có thể đạt được (emar)

≤0,5g · mm / kg

≤0,5g · mm / kg

≤0,5g · mm / kg

≤0,5g · mm / kg

Thông số kỹ thuật cơ bản

PHW-10000H

PHW-15000H

PHW-20000H

PHW-30000

Phạm vi khối lượng của phôi (kg)

10000

15000

20000

30000

Đường kính tối đa của phôi (mm)

Φ2400

Φ2800

Φ2800

Φ3000

Khoảng cách giữa hai vòng bi đỡ (mm)

Tối thiểu 320

Tối thiểu 450

Tối thiểu 600

Tối thiểu 600

Đường gối đỡ của phôi (mm)

Φ60 ~ 400

Φ60 ~ 400

Φ60 ~ 400

Φ80 ~ 500

Khoảng cách tối đa giữa mặt bích dẫn động và gối đỡ phải (mm)

4000

4200

5200

6000

Tốc độ quay của trục chính (r / min)

133,255,396,
634,9704)

138,237,396,
644,10004)

138,237,396,
644,10004)

138,237,396,
644,10004)

Công suất động cơ (kw)

221)

301)

551)

751)

Mô-men xoắn của trục khớp chung (N · m)

2250

2250

5000

7800

Chiều dài của giường (mm)

5500

6000

7000

8000

Min Achievable dư mất cân bằng tiền (Emar)

≤0,5g · mm / kg

≤0,5g · mm / kg

≤1g · mm / kg

≤1g · mm / kg

Thông số kỹ thuật cơ bản

PHW-50000

PHW-80000

PHW-100000

Phạm vi khối lượng của phôi (kg)

50000

80000

100000

Đường kính tối đa của phôi (mm)

Φ4000

Φ4000

Φ4000

Khoảng cách giữa hai vòng bi đỡ (mm)

Tối thiểu 600

Tối thiểu 600

Tối thiểu 600

Đường kính Gối đỡ của phôi (mm)

Φ80 ~ 580

Φ80 ~ 600

Φ100 ~ 650

Khoảng cách tối đa giữa mặt bích dẫn động và gối đỡ phải (mm)

7000

10000

10000

Tốc độ quay của trục chính (r / min)

138.235.348.505,
729.9554)

138.235.348.505,
729.9554)

124,187,255,373,473,627,
853,15884)

Công suất động cơ (kw)

1101)

1601)

2001)

Mô-men xoắn của trục khớp chung (N · m)

10000

15000

18000

Chiều dài của giường (mm)

9000

10000

12000

Min Achievable dư mất cân bằng tiền (Emar)

≤1g · mm / kg

≤1g · mm / kg

≤1g · mm / kg
