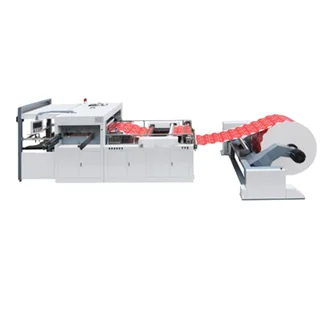

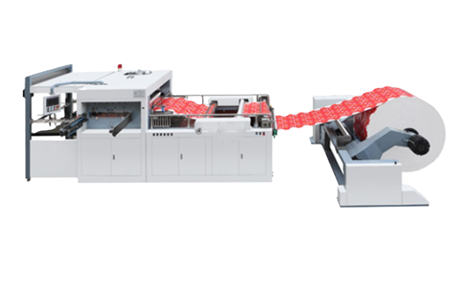

Máy bế tự động dạng cuộn FDZ970x640

MÁY BẾ TỰ ĐỘNG DẠNG CUỘN FDZ970x640 – KHỔ CẮT 940 × 610 MM, LỰC CẮT 280 TẤN

Máy bế tự động dạng cuộn FDZ970x640 được thiết kế dựa trên công nghệ tiên tiến, chuyên dùng cho các ngành in ấn và đóng gói sản phẩm giấy. Máy tích hợp hệ thống điều khiển máy tính, giao diện người-máy, servo định vị, biến tần AC, đếm tự động, hệ thống chỉnh lệch quang điện và ly hợp điện từ.

Máy sử dụng hệ thống truyền động bánh răng chắc chắn, hệ thống bôi trơn tuần hoàn, điều khiển áp lực bằng điện và bộ nạp cuộn thủy lực, giúp quá trình nạp giấy, định vị và cắt bế được thực hiện ổn định, chính xác.

📊 THÔNG SỐ KỸ THUẬT

✨ ĐẶC ĐIỂM NỔI BẬT

1️⃣ Hệ thống truyền động bánh răng chắc chắn: Hệ thống bánh răng giúp duy trì lực cắt mạnh và ổn định, hỗ trợ máy vận hành tốc độ cao với tiếng ồn thấp và độ chính xác cao.

2️⃣ Khung máy bằng gang dẻo QT500-7: Khung đỡ máy, khung di chuyển và khung trên được chế tạo từ gang dẻo QT500-7, có khả năng chịu lực và hạn chế biến dạng trong quá trình vận hành.

3️⃣ Hệ thống bôi trơn tuần hoàn: Dầu được cung cấp liên tục giúp giảm ma sát và hỗ trợ kéo dài tuổi thọ các bộ phận truyền động. Khi áp suất dầu thấp, máy có thể tự động dừng để bảo vệ.

4️⃣ Lực cắt bế mạnh 280 tấn: Hệ thống truyền động sử dụng động cơ biến tần 11 kW kết hợp bánh đà lớn, tạo lực cắt ổn định và hỗ trợ tiết kiệm năng lượng.

5️⃣ Phanh ly hợp khí nén: Có thể điều chỉnh áp suất khí để kiểm soát mô-men xoắn, hỗ trợ phanh nhanh, giảm tiếng ồn và tăng độ an toàn khi vận hành.

6️⃣ Điều chỉnh áp lực bằng điện: Áp lực khuôn cắt được điều chỉnh thông qua động cơ và màn hình giao diện người-máy, giúp cài đặt nhanh chóng và thuận tiện.

7️⃣ Hệ thống định vị quang điện: Máy có thể căn cứ theo chữ, hình ảnh hoặc tín hiệu màu để xác định vị trí cắt. Khi cắt sản phẩm không có chữ và hình, người vận hành có thể cài đặt chiều dài nạp giấy trực tiếp trên màn hình.

8️⃣ Tủ điện điều khiển thông minh: Hệ thống PLC, HMI, encoder và cảm biến quang điện theo dõi quá trình nạp giấy, vận chuyển giấy và cắt bế, đồng thời hiển thị trạng thái vận hành trên màn hình.

9️⃣ Bộ chỉnh lệch giấy: Bộ phận chỉnh lệch được điều khiển bằng motor, hỗ trợ điều chỉnh vị trí giấy sang trái hoặc phải trước khi đưa vào khu vực cắt bế.

🔟 Khuôn cắt bế cố định bằng khí nén: Tấm khóa khí nén giúp cố định khuôn, hạn chế tình trạng khuôn bị dịch chuyển trong quá trình vận hành. Khuôn sử dụng tấm thép 65Mn đã qua xử lý nhiệt.

1️⃣1️⃣ Hệ thống cảnh báo kẹt giấy: Khi phát hiện giấy bị kẹt, hệ thống sẽ cảnh báo và tự động dừng máy để hỗ trợ bảo vệ thiết bị.

1️⃣2️⃣ Bộ nạp cuộn thủy lực: Máy sử dụng bộ nạp giấy thủy lực không trục, hỗ trợ lõi cuộn 3, 6 và 12 inch, đường kính cuộn giấy tối đa lên đến 1600 mm.

1️⃣3️⃣ Nâng và kéo cuộn giấy bằng điện: Cơ cấu nâng cuộn giấy bằng điện giúp đưa cuộn giấy vào vị trí nhanh chóng. Hai quả lô cao su được điều khiển bằng motor để hỗ trợ kéo giấy tiến về phía trước.

1️⃣4️⃣ Tự động gấp và ép phẳng giấy: Máy có cơ cấu điều chỉnh nhiều cấp để xử lý tình trạng giấy bị cong hoặc uốn, hỗ trợ đưa giấy về trạng thái phẳng trước khi cắt bế.

⚙️ ỨNG DỤNG THỰC TẾ

📦 Bao bì giấy và hộp carton: Dùng để cắt bế các sản phẩm bao bì giấy, hộp carton và các chi tiết có hình dạng theo khuôn.

📄 Sản phẩm in ấn: Phù hợp gia công các sản phẩm in cần cắt theo hình ảnh, chữ hoặc dấu màu định vị.

🏭 Sản xuất cuộn giấy công nghiệp: Hệ thống nạp cuộn tự động giúp máy phù hợp với dây chuyền sản xuất cần xử lý nguyên liệu giấy dạng cuộn liên tục.

🎁 Bao bì và sản phẩm giấy tạo hình: Có thể sử dụng cho nhiều loại sản phẩm cần cắt bế định hình với yêu cầu cao về tốc độ và độ chính xác.

📞 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN VÀ BÁO GIÁ

FDZ970x640 – Máy bế tự động dạng cuộn với khổ cắt tối đa 940 × 610 mm, lực cắt 280 tấn, tốc độ thiết kế 100–180 lần dập/phút, hệ thống điều khiển PLC/HMI, chỉnh lệch quang điện và nạp cuộn tự động, phù hợp cho dây chuyền sản xuất bao bì và sản phẩm giấy công nghiệp.
