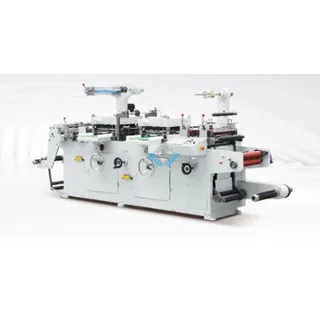

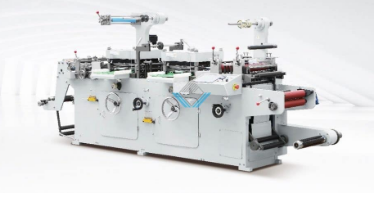

Máy Bế Ép Nhũ Đề Can Cuộn XT-320

Tốc độ cắt

300 tờ/ phút

Độ chính xác cắt

+/-0.1 mm

Khổ giấy cắt ( D x R )

300 x 300 mm

Khố rộng giấy cắt tối đa

320 mm

Đường kính tối đa cuộn đầu vào

600 mm

Đường kính tối đa thu cuộn

600 mm

Trọng lượng máy

3500 kg

Điện áp

380 V

Tổng công suất

13 kw

Kích thước máy (D x R x C)

3700 x 1250 x1700 mm

Tên linh kiện

Ghi chú

1

Trục khí nở cấp liệu

2

Tấm masat

3

Con lăn dẫn liệu

4

Con lăn cấp liệu nổi

5

Thiết bị chỉnh lệch

6

Thiết bị theo dõi màu

Tên linh kiện

Ghi chú

1

Động cơ chính

Công suất 5.5 kw

2

Hệ thông bôi trơn tuần hoàn tự động

3

Vòng vi động cơ chính

Thương hiệu HRB

4

Lò xo

5

Thân máy

Được làm bằng gang đúc

6

Đế khuôn cắt

Tên linh kiện

Ghi chú

1

Động cơ Sevor kéo liệu

INOVANCE – China

2

Con lăn cao su kéo liệu

Bọc cao su

3

Vòng bi

HRB

4

Đai đồng bộ

Ningbo Fulong

STT

Tên linh kiện

Ghi chú

1

Trục thu phế liệu

2

Bộ ly hợp bột từ

STT

Tên linh kiện

Ghi chú

1

Trục khí nở thu liệu nổi

2

Con lăn cao su kéo dẫn thu liệu

3

Động cơ dẫn thu liệu

4

Trục khí nở thu liệu

5

Bộ ly hợp bột từ

STT

Tên linh kiện

Ghi chú

1

Lưỡi dao

Được làm bằng thép

2

Bộ ly hợp phanh điện từ

Tên linh kiện

Thương hiệu

Nơi sản xuất

1

Bộ điều khiển PLC

INOVANCE

China

2

Drive động cơ Sevor

INOVANCE

China

3

Màn hình cảm ứng

MCGS (mcgsTpc)

China

4

Biến tần động cơ chính

Schneider

Fance

5

Mắt quang điện theo dõi màu

LEUZE

Germany

6

Công tắc tiệm cận

Dongtou Bai Deli

7

Bảng điều khiển dao cắt

Bangbao

Wenzhou

8

Nguồn tổ ong

WM ( Mingwei)

Taiwan

9

Rơ le

CHNT

China

10

Nút ấn

Schneider

Fance

11

Công tắc tơ AC

CHNT

China
