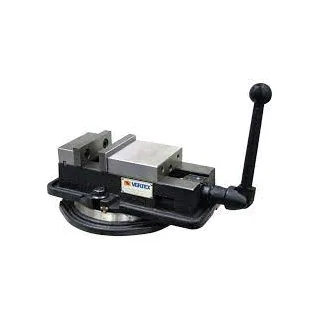

Ê tô máy phay Vertex VA-6

Thông số kỹ thuật

Bảo hành	12 tháng

Đặc điểm nổi bật

Ê tô máy phay Vertex VA-6:Trục vít me và các bề mặt trượt được tôi cứng:Lực kẹp lớn và chính xác.Ê tô được thiết kế lực kẹp được tạo ra bằng cách siết chặt tay quay để má trượt di chuyển tịnh tiến vào trong và ép chi tiết kẹp giữa má kẹp di động và

Ê tô máy phay Vertex VA-6:

Trục vít me và các bề mặt trượt được tôi cứng:
Lực kẹp lớn và chính xác.
Ê tô được thiết kế lực kẹp được tạo ra bằng cách siết chặt tay quay để má trượt di chuyển tịnh tiến vào trong và ép chi tiết kẹp giữa má kẹp di động và má kẹp cố định tạo ra lực kẹp lớn.
Với cơ cấu kẹp trên thì phôi sẽ không thể bị đẩy lên dù kẹp ở đầu các má kẹp
Má kẹp có thể thiết lập ở 4 vị trí với độ mở khác nhau.
Độ chính xác trong khoảng 0,02mm/100mm.
Nên hãm cố định vị trí quả đế xoay trong quá trình gia công để đảm bảo chính xác.

Thông số kỹ thuật:

Model	A	B	C	D	E	E1	F	G	H
VA-4	106	36	103	90	324	351	13	211	96
VA-5	135	36	110	97	359	394	17	246	101
VA-6	155	46	150	110	422	452	20	288	118
VA-8	210	60	197	129	553	583	19	355	145
VA-675	160	49	190	110	445	478	19	296	121
VA-690	155	46	230	110	450	480	20	288	118
VA-8L	208	64	260	138	510	561	17	310	157
VD-810	205	62	275	129	555	615	19	378	147

Model	I	J	K	L	M	N	P	Force	Kgs
VA-4	126	242	228	14.5	75	16	15	1500	20
VA-5	133	277	255	14.5	85	16	15	2000	30
VA-6	158	326	302	19	95	16	17	2500	42
VA-8	190	395	366	19	105	16	19	3000	80
VA-675	160	333	305	19	80	16	17	2500	42
VA-690	158	326	302	19	67	16	17	2300	43
VA-8L	202	375	282	19	71	16	17	3000	73
VD-810	191	420	377	19	79	16	17	3000	76
