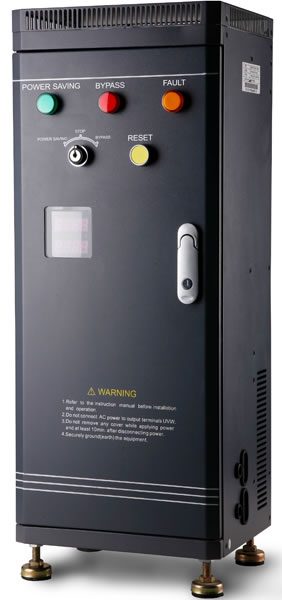

Bộ tiết kiệm điện E680/K

Bộ tiết kiệm điện E680/K thiết kế đặc biệt phù hợp trong công nghiệp tiết kiệm năng lương. Cấu trúc đơn giản đem đến sự vận hành dễ dàng cho người sử dụng. Vòng điều khiển linh hoạt. Chức năng chuyển đổi tần số tức thời đảm bảo sự vận hành liên tục của hệ thống. Chế độ cabin cung cấp cho người sử dụng sự thuận tiện trong việc tích hợp hệ thống. Ống thông gió vận hành độc lập, giúp bộ tiết kiệm năng lượng đạt hiệu quả tản nhiệt tuyệt vời và tuổi thọ hoạt động cao.

Đặc trưng
1. Dải công suất nguồn: 7.5~110KW
2. Bộ tiết kiệm điện được trang bị điều khiển đường cong V/F đa điểm, cấu hình linh hoạt.
3. Tự động vận hành tiết kiệm điện, tiết kiệm điện ở mức tối đa.
4. Có chức năng giống như rà soát kiểm tra tốc độ và tự phục hồi vận hành sau khi tắt nguồn.
5. Bộ tiết kiệm điện có chức năng giới hạn điện áp và giới hạn dòng, đem đến sự ổn định khi vận hành trong một thời gian dài mà không có lỗi.
6. Có nhiều chế độ điều chỉnh đầu vào và ra tương tự.
7. Sử dụng bộ điều chỉnh chuẩn tích hợp PID, có khả năng điều khiển vòng kín dòng chảy và điện áp.
8. Bộ tiết kiệm điện có 3 phương thức vận hành: panel điều khiển, điều khiển đầu cuối và điều khiển kết nối cự li xa.
9. Chế độ thiết đặt tần số: chế độ thiết đặt bàn phím số, chế độ thiết đặt số tương tự (dựa trên tín hiệu điện áp và dòng), chế độ kết nối cự li xa, chế độ thiết đặt PLC, v.v.... Cung cấp cả chế độ kết hợp và chuyển đổi tần số.
10. Sử dụng hai màn hình LED, người sử dụng thuận tiện để quan sát và điều chỉnh đồng thời hoạt động của máy. Các thông số có thể sao chép bởi bàn phím, đem đến sự tiện lợi cho người sử dụng khi sao lưu chương trình của máy biến tần.
11. Bộ tiết kiệm điện sử dụng bàn phím điều khiển từ xa. Khoảng cách kết nối ổn đinh lên tới 1000 mét.
12. Trang bị cổng giao tiếp truyền thông chuẩn RS485. MODBUS và các trình quản lý tùy chọn. Có chức năng điều khiển vận hành liên kết, tạo ra mối liên kết cho bộ biến tần, PLC, IPC và các thiết bị có thể khác.

Ứng dụng đặc trưng
Bộ tiết kiệm điện được sử dụng trong công nghiệp tiết kiệm điện như năng lượng điện, luyện kim, bơm nước, xây dựng, v.v...

Chú ý: Chữ cái cuối cùng trong kí hiệu E680K có nghĩa là máy ép nhựa không có bộ chuyển đổi tần số. Người sử dụng có thể tùy chọn dây và các phụ kiện tùy theo nhu cầu của họ.

Đặc tính kỹ thuật

Đầu vào	Điện áp định mức, tần số định mức		3 PH (4T# Series) 380V 50/60Hz	3 PH (2T# Series) 220V 50/60Hz	1 PH (2S# Series) 220V 50/60Hz
	Dải điện áp cho phép		3 PH (4T# Series) 320V~460V	3 PH (2T# Series) 170V~270V	1 PH (2S# Series) 170V~270V
Đầu ra	Điện áp		4T# Series: 0~380 V	2S#, 2T# series: 0~220 V
	Tần số		0 Hz ~ 600Hz
	Khả năng chịu quá tải		110% giá trị dòng điện định mức trong thời gian dài ; 150% giá trị dòng điện định mức trong 1phút; 180% giá trị dòng điện định mức trong 2 giây.
Chế độ điều khiển			Điều khiển VVVF , vector điện áp không gian.
Đặc tính điều khiển	Giải pháp thiết đặt tần số	Đầu vào cuối tương tự	0.1% of giá trị tần số đầu ra cực đại
		Thiết đặt số	0.01 Hz
		Xung điện áp mở rộng	0.1% giá trị tần số đầu ra cực đại
	Tần số chính xác	Đầu vào tương tự	Nằm trong giới hạn 0.2% giá trị tần số đầu ra cực đại
		Đầu vào số	Nằm trong giới hạn 0.01% tần số đầu ra thiết đặt.
		Xung điện áp mở rộng	Nằm trong giới hạn 0.1% giá trị tần số đầu ra cực đại.
Đặc tính điều khiển	Đường cong V/F (đặc tuyến tần số- điện áp)		Tần số thường có thể được thiết đặt ngẫu nhiên trong khoảng 5Hz tới 400 Hz và đường cong V/F đa điểm cũng được thiết đặt ngẫu nhiên.
	Sự tăng mô-men xoắn		Thiết đặt bằng tay: 0.0~20.0% giá trị đầu ra định mức.
	Tự động giới hạn dòng/điện áp		Bộ biến tần thông dụng tự động kiểm tra mức điện áp và dòng của stator động cơ (phần tĩnh của động cơ) trong suốt thời gian khởi động/ thời gian dừng (acc/ dec) hoặc quá trình chạy ổn định của thiết bị. Sử dụng thuật toán số học chuyên biệt, bộ biến áp từ có thể điều chỉnh dòng và điện áp trong khoảng giá trị cho phép nhằm giảm thiểu tối đa lỗi hỏng hóc.
	Kìm hãm chạy dưới áp		Trường hợp này đặc biệt phù hợp cho người sử dụng khi điện áp mạng thấp và điện áp mạng thường xuyên dao động. Ngay cả khi điện áp thấp hơn điện áp cho phép và hệ thống sẽ duy trì thời gian vận hành dài nhất có thể tùy theo từng thuật toán và chiến lược cấp phát năng lượng đến các vị trí.
Chức năng tiêu biểu	Chạy đa tốc độ và chạy với tần số dao động		8 chương trình điều khiển đa tốc độ, 6 chế độ vận hành. Vận hành tần số dao động bao gồm tần số thiết đặt, tần số điều chỉnh trung tâm và trạng thái ghi nhớ (thu) kết hợp với khôi phục lại sau quá trình tạm nghỉ hoặc có lỗi hệ thống xảy ra.
	Bộ điều khiển tích hợp PID		Bộ điều khiển tích hợp PID với kiểm soát lưỡng cực. Với phụ tùng này, hệ thống điều khiển 5 bơm điện áp không đổi ( hỗ trợ nước và gas) được hình thành, và có nhiều chức năng tiết kiệm năng lượng như chế độ ngủ (sleep), v.v...
	Cổng kết nối RS485 và chức năng điều khiển đồng bộ/tự thiết lập cân bằng		Với giao thức chuẩn RS485, bất kỳ bộ biến tần thông minh nào cũng hoạt động như một bộ điều khiển đồng bộ, thực hiện những lệnh kết nối tương xứng, nhiều lớp và đạt đến sự điều chỉnh hoàn hảo cho một bộ biến áp....Với chức năng tự thiết lập cân bằng, bộ biến tần thông dụng có thể duy trì sự phù hợp tuyệt đối giữa những tham biến của các tham số với các giá trị được thiết đặt sẵn.
	Chức năng đề xướng cho máy kéo sợi		Bộ tiết kiệm điện có nhiều chức năng như tính toán đường kính cuộn, điều chỉnh PID nhanh và độ chính xác cao, bảo vệ tự ngắt và nhiều chức năng khác nữa, để đảm bảo vận hành duy trì xung quanh trạng thái ổn định trong các điều kiện khác nhau.
	Điều khiển giảm tốc độ		Sự cân bằng nguồn của nhiều bộ biến tần nhờ chuỗi truyền tín hiệu giống nhau có thể nhận thấy rõ. Thiết đặt chỉnh áp đúng cách thức có thể kiểm soát điều chỉnh vận hành của động cơ mô-men xoắn.
	Thiết đặt tần số	Đầu vào tương tự	Điện áp một chiều DC: 0~5V, 0~10V; Dòng một chiều DC: 0~20mA
		Đầu vào xung điện áp	Giá trị rộng trong khoảng 5 đến 30V và tần số trong khoảng 50.0KHz.
		Đầu vào tín hiệu số	Nó có thể được thiết đặt bởi panel điều khiển, cổng RS485, đầu UP/DW, và cũng có thể được thiết đặt tổ hợp nhiều đầu vào tương tự.
	Tín hiệu đầu ra	Đầu ra OC	Hai đầu ra OC, rơ le đầu ra báo lỗi (TA, TB, TC) và nhiều chế độ đầu ra lựa chọn lên tới 16 chế độ.
		Đầu ra tương tự	Hai tín hiệu điệp áp 0~10V hoặc tín hiệu dòng điện 0~20mA
	Vận hành tiết kiệm điện		Điều chỉnh điện áp đầu ra và sự bù trượt tần số phụ thuộc vào dòng điện ra, và đạt được hiệu quả vận hành cao nhất. Điều chỉnh mức độ tiết kiệm điện tùy theo điều kiện làm việc tương ứng. Bộ tiết kiệm điện đặc biệt phù hợp cho máy nghiền bi với tần số chỉ có thể được điều chỉnh ít.
	Vận hành với điện áp không đổi		Có 3 phương thức lựa chọn: điều chỉnh điện áp động, điều chỉnh điện áp tĩnh, điều chỉnh điện áp không ổn định nhằm đạt được kết quả vận hành ổn định nhất.
Chức năng tiêu biểu	Thiết đặt thời gian khởi động/ thời gian ngắt (Acc/Dec)		Thiết đặt liên tục 0.1 giây~6000 phút, chế độ đường cong S và đường tuyến tính để lựa chọn.
	Chức năng kiểm tra tốc độ và khởi động lại		Thực hiện quá trình khởi động lại ổn định khi máy đang chạy hoặc đang trong trạng thái nghỉ.
	Đếm ngược và đếm thời gian		Có gắn bộ đếm ngược và đếm thời gian giúp hệ thống dễ dàng vận hành đồng nhất.
	Chức năng mở rộng		Thiết đặt tần số thay đổi, giới hạn vận hành ngược, cổng RS485, chạy với tần số không đổi, điều chỉnh tăng/giảm tần số , tự động khôi phục lại khi có lỗi, v.v...
Hiển thị	Panel hiện thị vận hành	Chế độ chạy	Tần số đầu ra, dòng và điện áp đầu vào, tốc độ động cơ, thiết đặt tần số, nhiệt độ mô đun, thiết đặt PID, lượng hồi tiếp, đầu vào/ra tương tự , và nhiều nữa.
		Cảnh báo	Panel điều khiển hiển thị thông tin lưu trữ (bản ghi) về 6 lần vận hành gần nhất xảy ra sự cố, và những tham biến lưu trữ cho lần chạy cuối cùng bao gồm tần số đầu ra, điện áp đầu ra, nhiệt độ mô đun, và nhiều nữa, các tham số này được lưu lại từ quá trình vận hành xảy ra lỗi gần nhất.
Chế độ bảo vệ/cảnh báo			Quá tải , quá áp , dưới tải, dưới áp, rơ le chịu nhiệt, quá nhiệt, đoản mạch, lỗi bộ nhớ trong, v.v...
Môi trường	Nhiệt độ xung quanh		10ºC to +50ºC (không đông đặc)
	Độ ẩm xung quanh		Dưới 90% (không ngưng tụ-đông đặc)
	Môi trường xung quanh		Trong nhà (không có chất ăn mòn, khí dễ cháy, sương mù dầu hoặc bụi và nhiều chất khác)
	Độ cao(so với mực nước biển)		Nhỏ hơn 1000m
Cấu trúc	Bảo vệ IP		IP20
	Chế độ làm mát		Làm mát cưỡng bức
Lắp đặt			Chế độ cabin
