Loại máy |

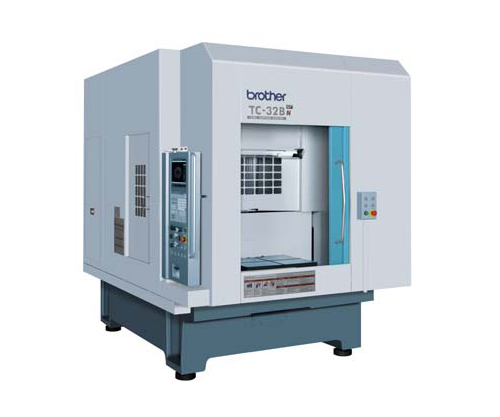

TC-32B FT |
12,000min
specifications |
16,000min
specifications |
Hệ điều hành CNC |
CNC-B00 |
Hành trình |
Trục X
[mm (inch)] |
550 (21.7) |
Trục Y
[mm (inch)] |
400 (15.7) |
Trục Z
[mm (inch)] |
415 (16.3) |
Khoảng cách từ bàn máy đến đầu trục chính[mm (inch)] |
645 (25.4) (standard),
865 (34.1) (low) |
Bàn máy |
Kích thước[mm (inch)] |
800 x 400 (31.5 x 15.7) |
Tải trọng lớn nhất[kg (lbs)] |
600 (1323) |
Đường kính gia công.Max
[mm (inch)] |
- |
Thời gian xoay bàn
[sec.] |
- |
Độ chính xác lập lại của bàn[mm (inch)] |
- |
Trục chính |
Tốc độ [min-1] |
12 - 12,000 |
16 - 16,000 |
Tốc độ gia công ren
[min-1] |
Max. 8,000 |
Lỗ taro ren |
Tùy thuộc vào đặc tính của máy |
Bước tiến |
Tốc độ tiến nhanh trục
X x Y x Z [m(inch)/min]
|
70 x 70 x 70 (2,756 x 2,756 x 2,756) |
Bước tiến gia công
[mm(inch)/min] |
1 - 20,000 (0.04 - 787.4) |
Đầu xoay dao |
Loại trục dao |
Tùy thuộc vào đặc tính của máy |
Loại đầu chốt kéo |
Tùy thuộc vào đặc tính của máy |
Số đầu dao
[pcs.] |
18 (+1) / 26 (+1) |
Đường kính dao .Max[mm (inch)] |
0 - 30 (0 - 1.2) / D46 (1.8) ,
30 - 200 (1.2 - 7.9) / D55 (2.2) (Large tool D125 (4.9)) |
Chiều dài dao.Max
[mm (inch)] |
200 (7.9) |
Trọng lượng dao.Max
[kg (lbs)]
|
3.5 (7.7) |
Lựa chọn dao |
Lựa chọn nhanh ngẫu nhiên |
Sự thay dao |
Dao thay dao
[sec.] |
0.9 (BT NC5, small dia.), 1.1 (HSK, small dia.) |
Dao thay xong[sec.] |
2.0 (BT NC5, small dia.), 2.2 (HSK, small dia.) |
Động cơ |
Động cơ trục chính[kW] |
11/ 6 |
10/ 7.3 |
Động cơ trục gia công
[kW] |
1.3 (X, Y, Z) |
Nguồn điện |
Nguồn điện |
AC3Φ, 50/60Hz±1Hz |
Công suất
[kVA] |
16 (Max. 32) |
18 (Max. 37) |
Nguồn khí |
Áp suất khí |
0.4MPa - 0.6MPa |
Lưu lượng khí |
100 L/min |
Kích thước máy |
Chiều cao
[mm (inch)] |
2,360 (92.9) |
Kích thước sàn máy
[mm (inch)] |
1,890 x 3,103 (74.4 x 122.2) |
Trọng lượng
[kg (lbs)] |
4,300 (9,479) |
Độ chính xác |
Độ chính xác kích thước[mm (inch)] |
0.005 / 300 (0.0002 / 11.8) |
Độ chính xác lập lại
[mm (inch)] |
± 0.003 (± 0.00012)
|
