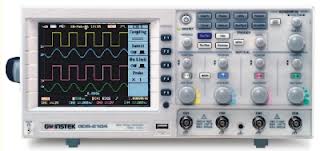

VERTICAL |
Channels |
2 / 4
|
2 / 4
|
2 / 4
|
Bandwidth |
DC
~ 60MHz (-3dB)
|
DC
~ 100MHz (-3dB)
|
DC
~ 200MHz (-3dB)
|
Rise Time |
5.8ns Approx.
|
3.5ns Approx.
|
1.75ns Approx.
|
Sensitivity |
2mV/div ~ 5V/div (1-2-5 increments) |
Accuracy |
±(3% x |Readout|+0.05 div x Volts/div+0.8mV) |
Input Coupling |
AC, DC & Ground |
Input Impedance |
1MΩ±2%, ~16pF |
Polarity |
Normal & Invert |
Maximum Input |
300V (DC+AC peak), CATII |
Waveform Signal Process |
+ , - , FFT |
Offset Range
|
2mV/div ~ 20mV/div : ±0.5V
50mV/div ~ 200mV/div : ±5V
500mV/div ~ 2V/div : ±50V
5V/div : ±300V |
Bandwidth Limit |
20MHz (-3dB) |
TRIGGER |
Sources |
CH1 , CH2 , CH3 , CH4 , Line |
Modes |
Auto-Level, Auto, Normal, Single, TV, Edge, Pulse Width |
Coupling |
AC , DC , LF rej. , HF rej. , Noise rej. |
Sensitivity |
DC ~ 25MHz : Approx. 0.5div or 5mV
25MHz ~ 200MHz : Approx. 1div or 10mV |
HORIZONTAL |
Range |
1ns/div ~ 10s/div (1-2-5 increments)
ROLL : 250ms/div ~ 10s/div |
Modes |
Main, Window, Window Zoom, Roll, Scan, X-Y |
Accuracy |
±0.01% |
Pre-Trigger |
20 div maximum |
Post-Trigger |
1000 div |
X-Y MODE |
X-Axis Input |
Channel 1 |
Y-Axis Input |
Channel 2 |
Phase Shift |
±3° at 100kHz |
