Thông tin sản phẩm

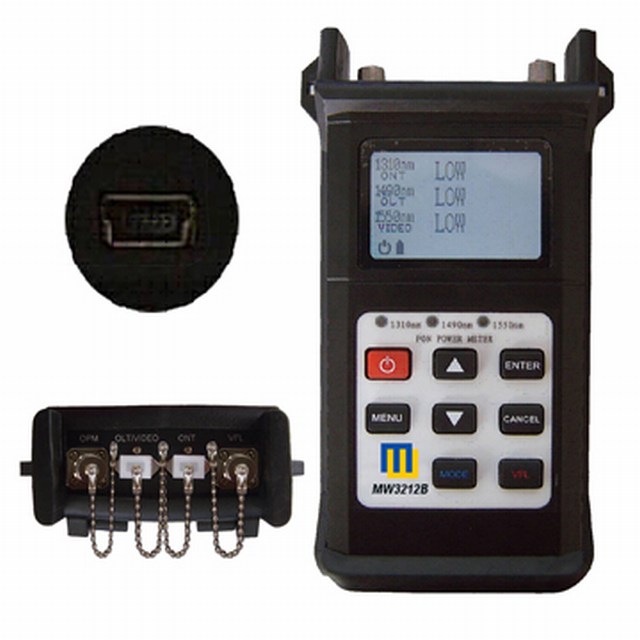

Máy đo công suất quang PON MW3212B
- Myway phát triển máy thu công suất quang PON MW3212B mục đích sử dụng đo kiểm cho mạng cáp quang thuê bao FTTx và bảo trì hệ thống mạng cáp quang khác. Có thể sử dùng đo kiểm cùng 1 lúc với 3 loại tín hiệu Thoại, Dữ liệu và Video. MW3212B có thể lưu được 240 kết quả đo và đọc in kết quả bằng phần mềm cài đặt trên PC với cổng kết nối USB mini. MW3212B là một thiết bị đo kiểm lý tưởng cho các đơn vị khai thác, bảo trì và xây lắp hệ thống cáp quang FTTx.
- Đo đồng thời 3 bước sóng quang 1490nm, 1550nm, 1310nm trên cùng sợi quang.
ĐẶC TÍNH KỸ THUẬT
PON MODULE (Passive Optical Network Module)
|
1310nm upstream measurement
|
|
Pass zone (nm)
|
1260~1360
|
|
Isolation @1490/1550nm(dB)
|
>40
|
|
Measurement Range (dBm)
|
-40~+10
|
|
1490nm downstream measurement
|
|
Pass zone (nm)
|
1470~1505
|
|
Isolation @1550nm(dB)
|
>30
|
|
Isolation @1310nm(dB)
|
>40
|
|
Measurement Range (dBm)
|
-40~+12
|
|
1550nm downstream measurement
|
|
Pass zone (nm)
|
1535~1570
|
|
Isolation @1490nm(dB)
|
>40
|
|
Isolation @1310nm(dB)
|
>40
|
|
Measurement Range (dBm)
|
-40~+25
|
|
Measurement Accuracy
|
|
Connatural Uncertainty (dB)
|
±0.5
|
|
Linearity (dB)
|
±0.1
|
|
Passing through insertion Loss (dB)
|
<1.5
|
|
General Information
|
|
Detector Type
|
InGaAs
|
|
Optical Connector
|
FC/SC/ST Interchangeable
|
|
Fiber Type
|
9/125 µm
|
|
Display
|
Graphic display, Resolution is : 128*64
|
|
Measurement Unit
|
dBm, dB, mW, and uW
|
|
Resolution
|
0.01dB
|
|
Input Power Range
|
3.3~5.5VDC
|
|
Power Supply
|
3 AA 1.5V Battery
|
|
Operating Temperature
|
-10 ~ + 60
|
|
Storage Temperature
|
-25
|
|
Weight
|
500g
|
OPTICAL POWER METER MODULE
|
Measurement Accuracy
|
|
Connatural Uncertainty (dB)
|
±0.25
|
|
Linearity (dB)
|
±0.1
|
|
Measurement Range (dBm)
|
-70 ~ + 6
|
|
General Information
|
|
Measurement Unit
|
dBm, dB
|
|
Resolution
|
0.01dB
|
|
Calibration Wavelength(nm)
|
850,1300,1310,1490,1550,1625
|
|
Detector Type
|
InGaAs
|
|
Optical Connector
|
FC/SC/ST Interchangeable/2.5
universal adapter
|
|
Fiber Type
|
9/125um
|
VFL MODULE (Visual Fault Locator Module)
|
Output Power(mW)
|
1mw
|
|
Optical Connector
|
FC/2.5 universal connector
|
|
Wavelength(nm)
|
650
|
