Thông tin sản phẩm

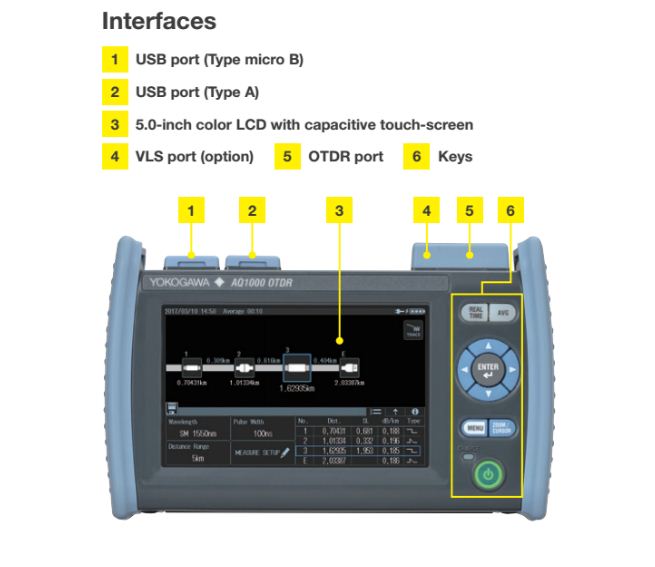

Một số tính năng nổi bật của máy đo OTDR Yokogawa AQ1000
- Màn hình cảm ứng đa điểm, độ phân giải cao, có thể phóng to thu nhỏ đồ thị bằng 2 ngón tay
- Tự động hoàn toàn bằng việc đo kiểm với 1 nút bấm. Thiết bị sẽ tự động đo đạc và đánh giá Đạt/Không đạt (Pass/Fail) theo ngưỡng đặt trước của người vận hành
- Chế độ đo thời gian thực cho phép quan sát chất lượng mạng theo thời gian thực
- Chế độ hiển thị kết quả theo đồ thị và theo sơ đồ tuyến (Map View)
- Pin dung lượng cao, hoạt động liên tục trên 10 giờ
- Thời gian khởi động nhanh <10s
- Tích hợp thu phát công suất quang (Power Checker & Light Source)
- Tính năng đo chiều dài tuyến, suy hao toàn tuyến, suy hao điểm, suy hao giữa hai điểm, suy hao mối hàn, suy hao connector, suy hao splitter.., suy hao phản xạ, tự động phát hiện sự kiện phản xạ và suy hao
- Tính năng đánh giá Pass/Fail (Đạt /Không đạt)
Thông số kỹ thuật chi tiết máy đo cáp quang OTDR Yokogawa AQ1000
Chỉ tiêu |
Thông số |
Bước sóng hoạt động |
1310 ±20/1550 ±20 nm |
Loại sợi đo được |
Đơn mode |
Dải khoảng cách cài đặt |
0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 256 Km |
Độ rộng xung |
3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 ns |
Độ phân dải lấy mẫu |
Min 5cm |
Số điểm lấy mẫu |
256000 |
Độ chính xác khoảng cách |
±(1 m + Khoảng cách đo× 2 × 10(-5) ± Độ phân dải lấy mẫu (m) |
Vùng chết sự kiện |
≤ 0.8 m |
Vùng chế suy hao |
4/5 m |
Dải động |
32/30dB |
Độ chính xác phép đo suy hao |
±0.03 dB/dB |
Độ chính xác phản xạ |
±2 dB |
Laser class |
Class 1M |
